Fantom stomatologiczny RTG CBCT 3D PANORAMY rozdzielczości przestrzennej wysoki kontrast

Fantom  stomatologiczny RTG do tomografii

stomatologicznej CBCT 3D, pantomografii PAN,

cefalografii.

Fantom stomatologiczny RTG CBCT 3D PANORAMY

rozdzielczości przestrzennej  - wysoki kontrast

Do testów podstawowych  kontroli jakości RTG w stomatologii cyfrowej i analogowej.

Rozdzielczość przestrzenna wysokokontrastowa.

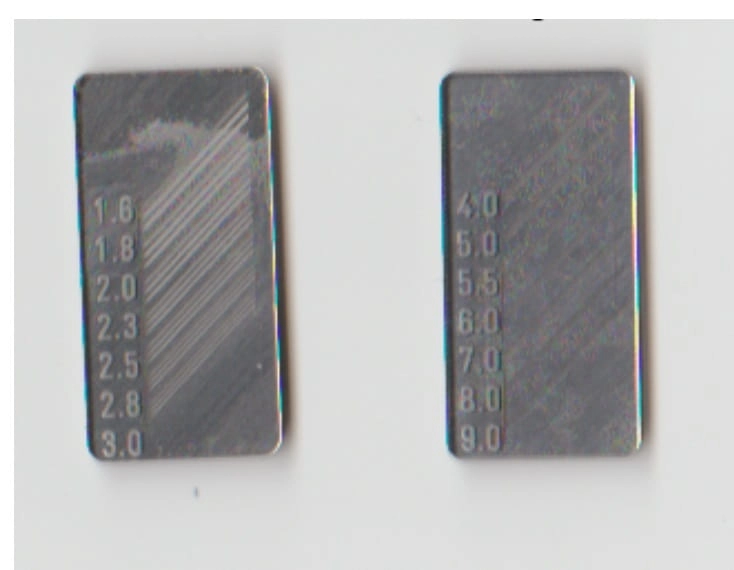

test rozdzielczości przestrzennej wysoki kontrast:

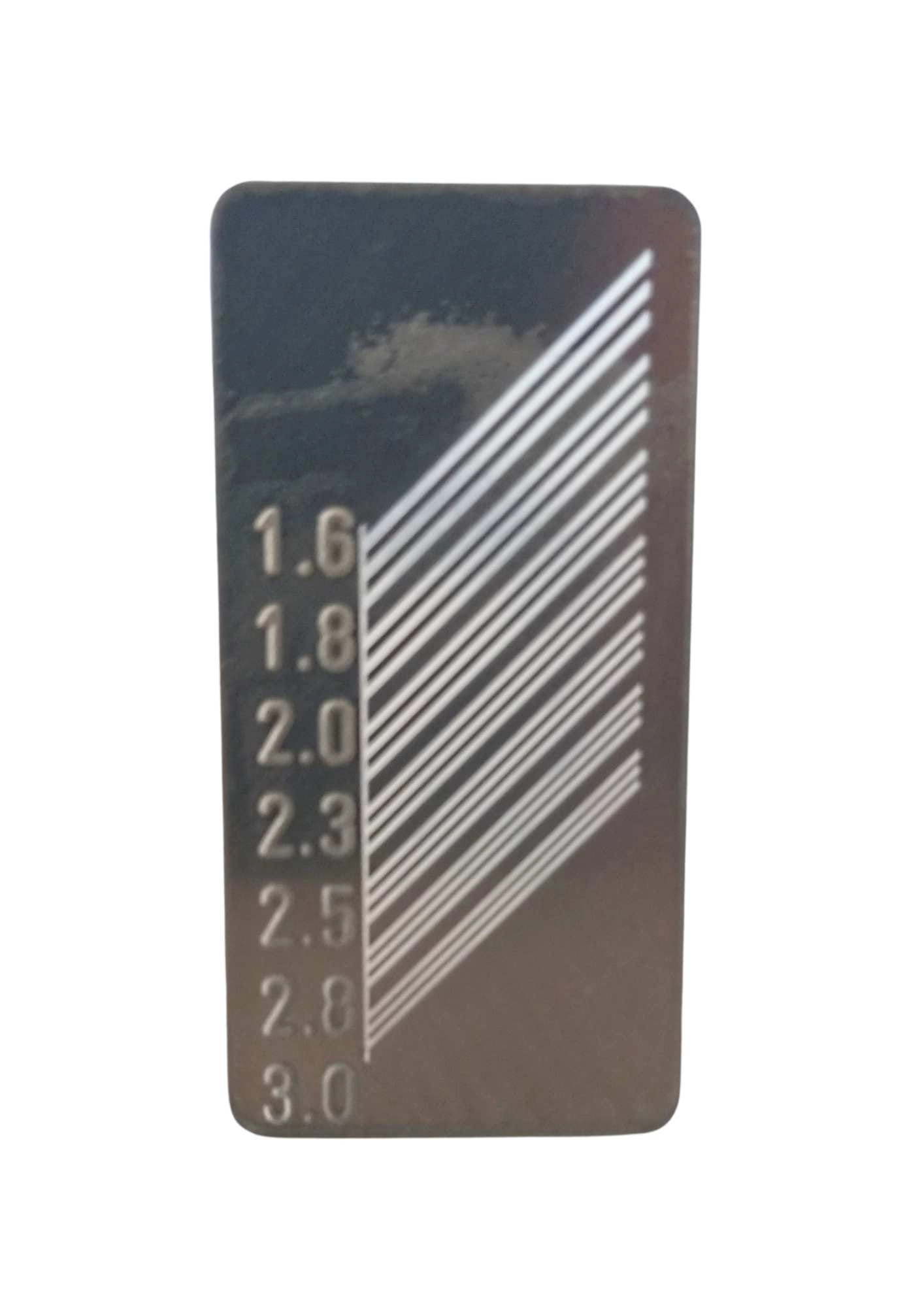

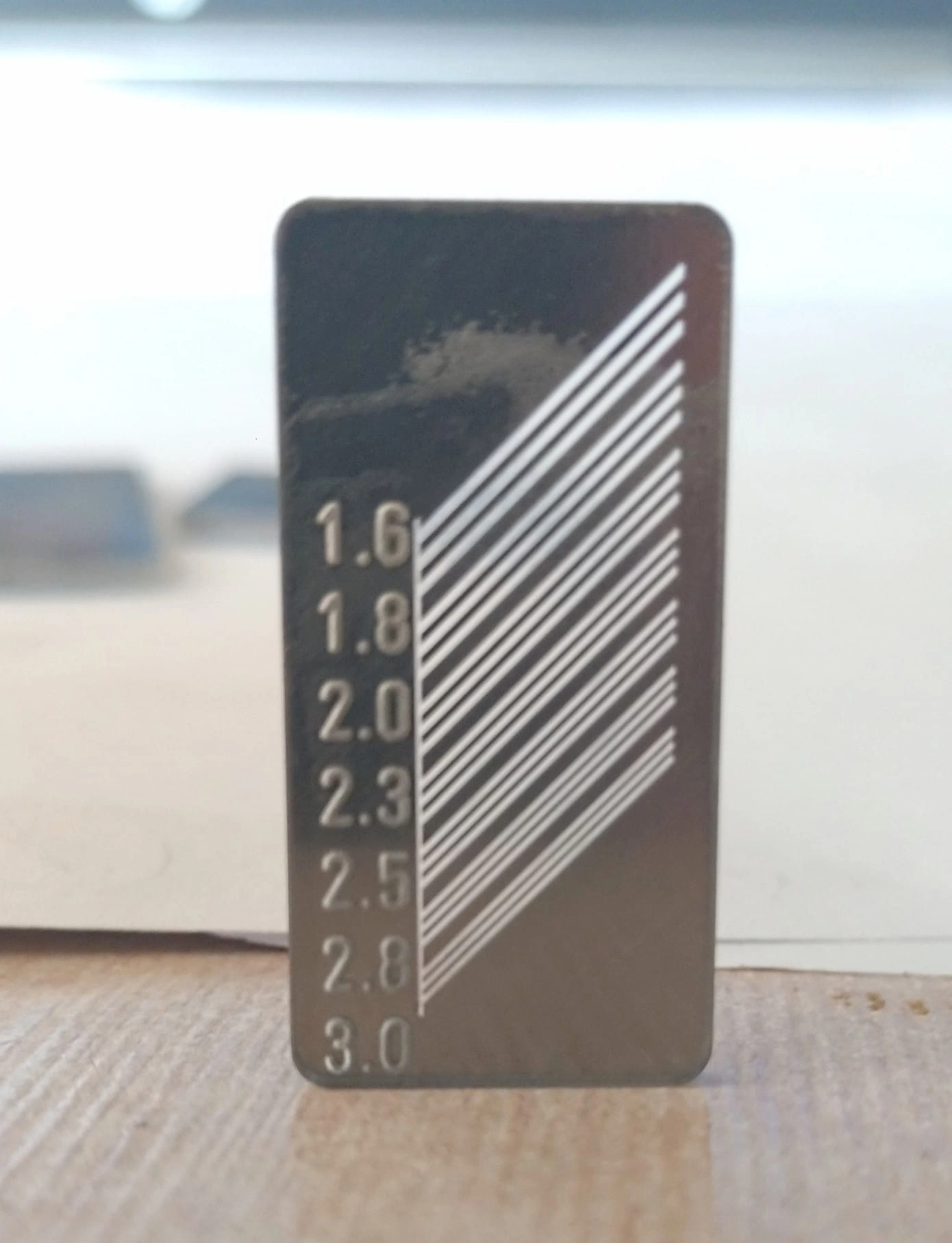

 1,6 / 1,8 / 2,0 / 2,3 / 2,5 / 2,8 / 3,0  lp/mm

kąt linii 45°

wielkość fantomu: 30 x 15 mm

     Test należy wykonywać co 6 miesięcy.

Testując po raz pierwszy dany aparat należy wykonać ekspozycję i zapisać w formularzu ustawione parametry (np.70 kV, 8mA i 100ms), obraz zapisać jako Test bazowy.

Kolejnym krokiem jest ocena maksymalnej, rozróżnialnej ilości par linii na milimetr (lp/mm).

W tym celu należy:
   - maksymalnie powiększyć otrzymany obraz.
   - przyjrzeć się dokładnie grupą lini po lewej stronie obrazu.
   - wybrać tą grupę, w której linie są jak najbliżej siebie jednak nadal widocznie rozdzielone.
   - odczytać liczbę zapisaną po lewej stronie wartość  lp/mm i wpisać do formularza.

Instrukcja wykonywania testu podstawowego kontroli jakości aparatury RTG aparatu stomatologicznego

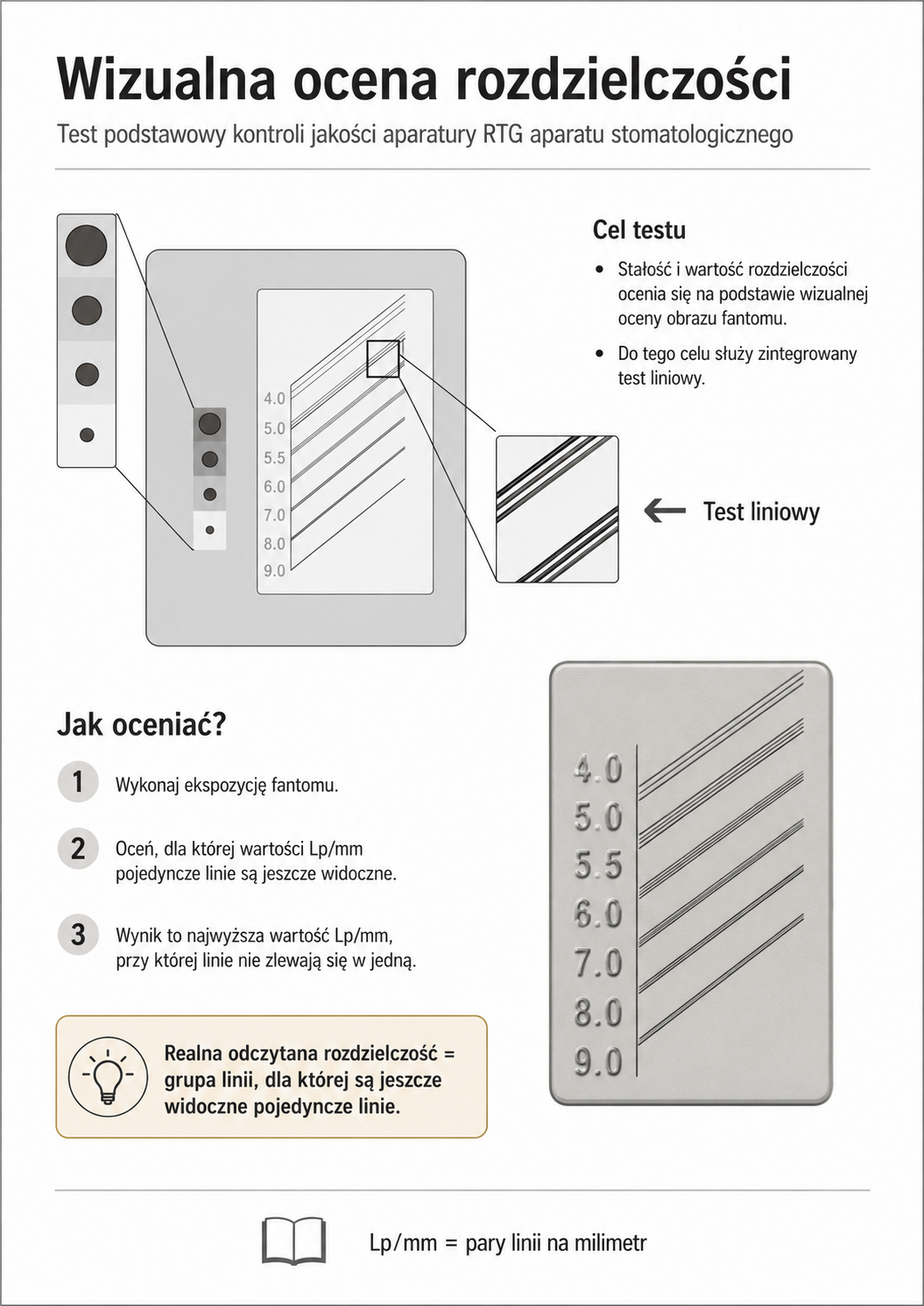

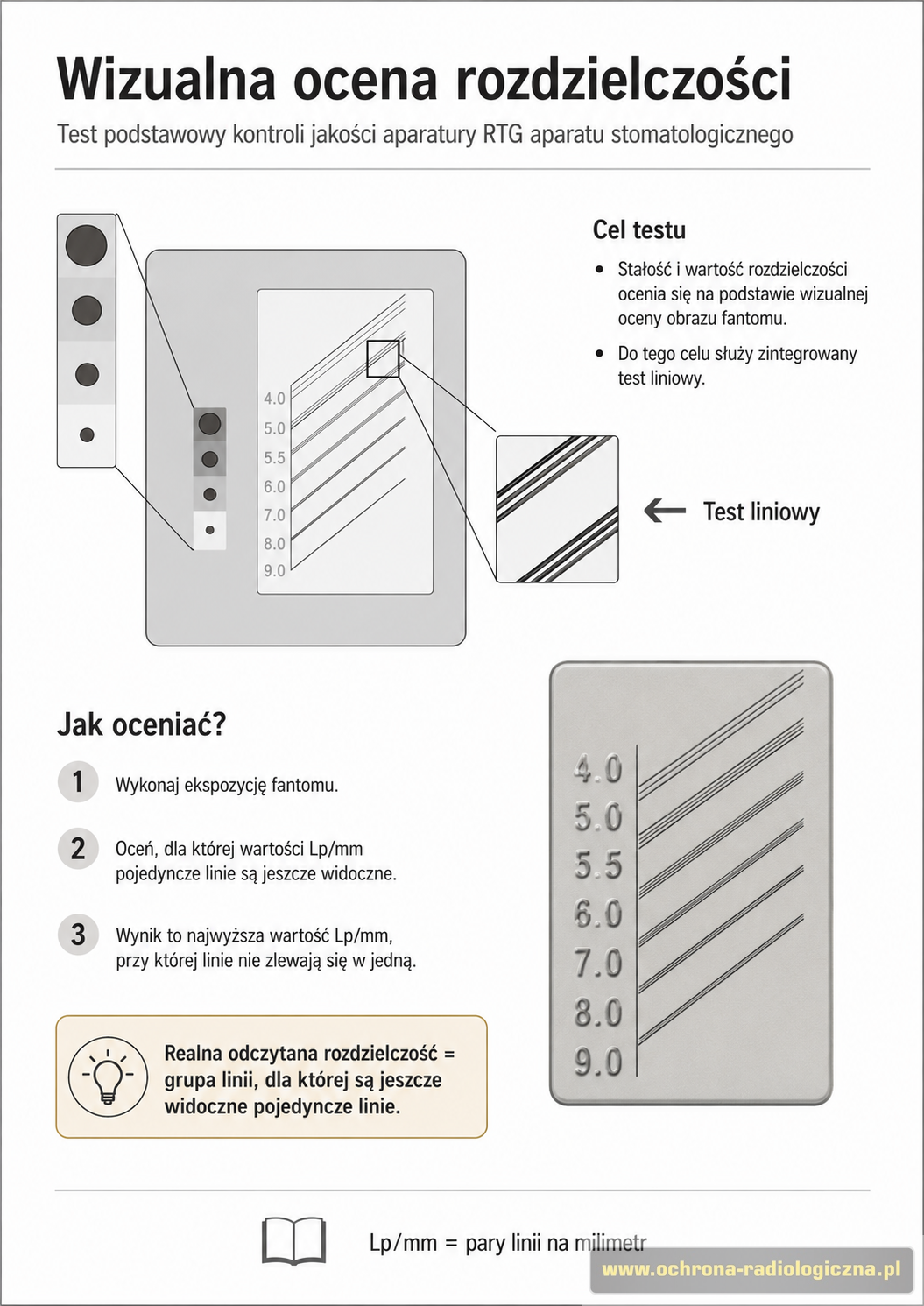

Wizualna ocena rozdzielczości – test liniowy

1. Cel testu

Celem testu jest sprawdzenie stałości i wartości rozdzielczości obrazu RTG aparatu stomatologicznego. Ocena wykonywana jest na podstawie wizualnej analizy obrazu fantomu zawierającego zintegrowany test liniowy.

Test pozwala określić, czy aparat RTG prawidłowo odwzorowuje drobne szczegóły obrazu oraz czy uzyskana rozdzielczość spełnia wymagania dla danego typu badania.

2. Wyposażenie potrzebne do wykonania testu

Do wykonania testu należy przygotować:

aparat RTG stomatologiczny,

fantom z testem liniowym,

receptor obrazu, np. czujnik cyfrowy, płytkę obrazową lub detektor aparatu panoramicznego/cefalometrycznego,

komputer lub monitor do oceny obrazu,

formularz lub dokumentację kontroli jakości.

3. Opis testu liniowego

Test liniowy składa się z grup równoległych linii o różnej gęstości. Gęstość linii wyrażana jest w jednostce:

Lp/mm – pary linii na milimetr

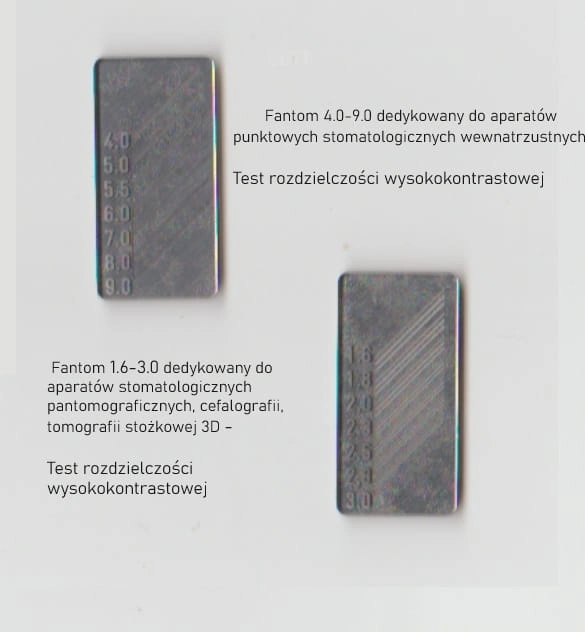

Na fantomie mogą znajdować się oznaczenia wartości rozdzielczości, np.:

2,5; 2,8; 3,1; 5,0; 5,8; 6,3 Lp/mm
lub

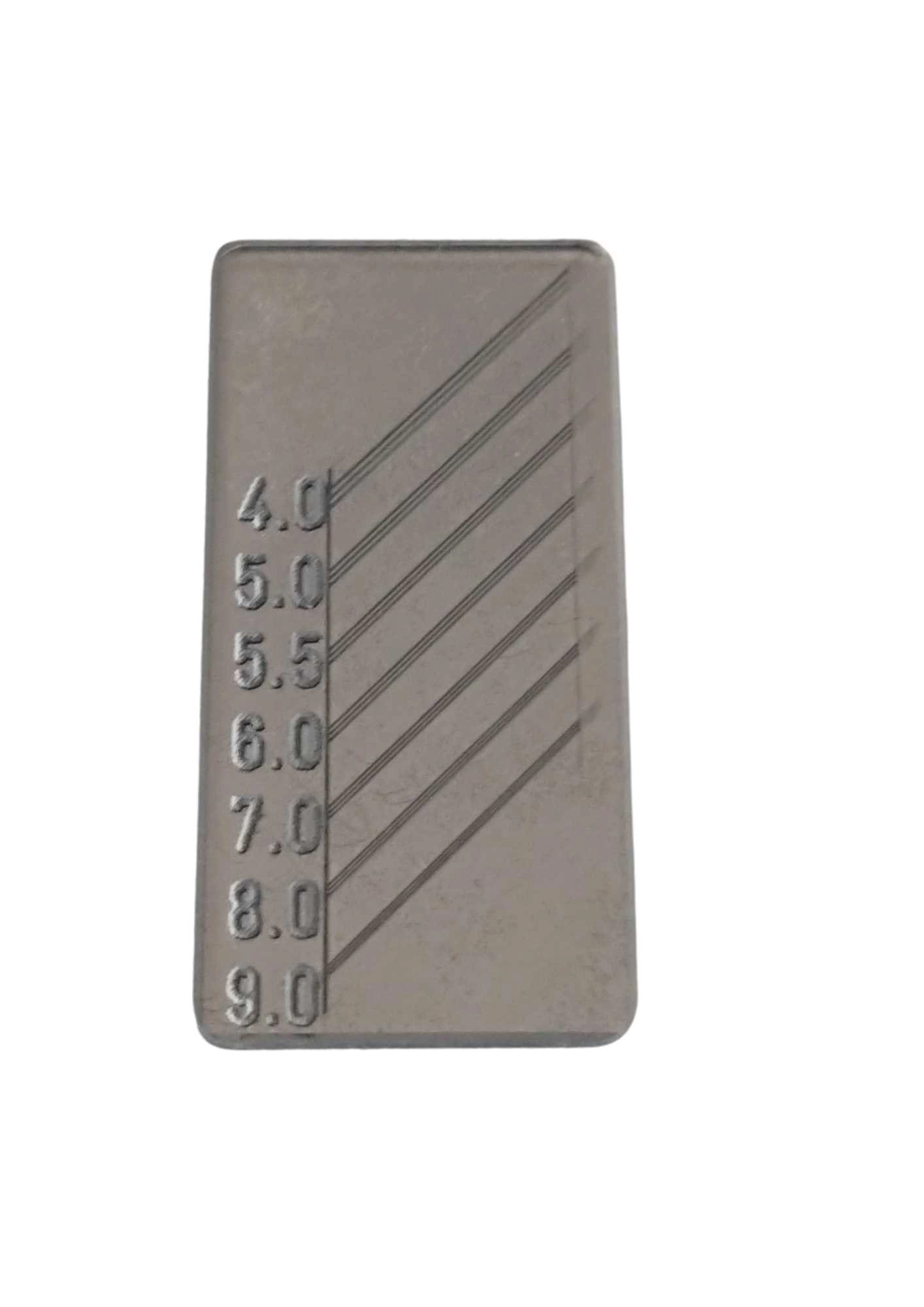

4,0; 5,0; 5,5; 6,0; 7,0; 8,0; 9,0 Lp/mm

Im wyższa wartość Lp/mm, tym drobniejsze szczegóły obrazu są oceniane.

4. Przygotowanie do badania

Przygotować aparat RTG zgodnie z instrukcją producenta.

Umieścić fantom z testem liniowym w polu obrazowania.

Ustawić fantom stabilnie, tak aby obszar testu liniowego był widoczny na obrazie.

W przypadku zdjęć wewnątrzustnych ustawić fantom przy receptorze obrazu w sposób umożliwiający prawidłowe odwzorowanie testu.

W przypadku projekcji panoramicznej lub cefalometrycznej ustawić fantom zgodnie z procedurą dla danego aparatu.

Ustawić standardowe parametry ekspozycji stosowane podczas kontroli jakości.

Wykonać ekspozycję RTG.

5. Wykonanie obrazu testowego

Po ustawieniu fantomu należy wykonać zdjęcie testowe. Obraz powinien być zapisany lub dostępny do oceny na monitorze.

Podczas wykonywania testu należy zwrócić uwagę, aby:

fantom nie przesunął się w trakcie ekspozycji,

test liniowy znajdował się w obszarze oceny,

obraz nie był poruszony,

obraz nie zawierał artefaktów utrudniających ocenę,

ustawienia wyświetlania obrazu nie powodowały sztucznego pogorszenia lub poprawienia widoczności linii.

6. Sposób oceny obrazu

Ocena polega na wizualnym sprawdzeniu, dla której wartości Lp/mm grupy linii są jeszcze rozróżnialne.

Należy:

Odszukać na obrazie obszar testu liniowego.

Rozpocząć ocenę od grup o mniejszej gęstości linii.

Przechodzić kolejno do grup o większej wartości Lp/mm.

Sprawdzić, w której grupie linie zaczynają się zlewać w jedną plamę lub przestają być wyraźnie oddzielone.

Za wynik testu przyjąć najwyższą wartość Lp/mm, dla której pojedyncze linie są jeszcze widoczne i rozróżnialne.

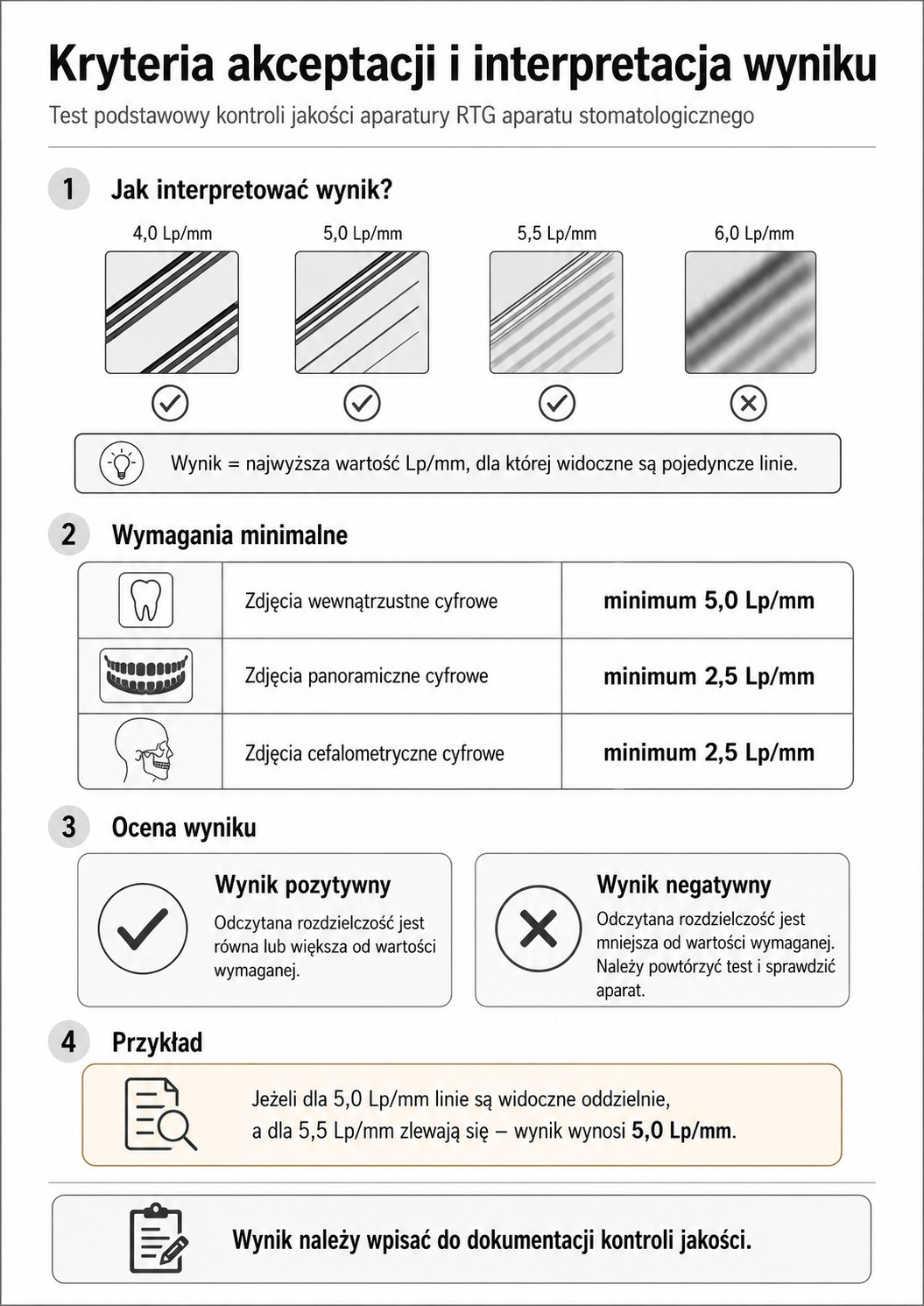

7. Interpretacja wyniku

Realnie odczytana rozdzielczość to wartość grupy linii, dla której można jeszcze zobaczyć oddzielne, pojedyncze linie.

Przykład:

Jeżeli na obrazie widoczne są oddzielne linie dla wartości 5,0 Lp/mm, ale przy 5,5 Lp/mm linie zlewają się w jedną strukturę, wynik testu wynosi:

5,0 Lp/mm

8. Kryteria akceptacji

Zdjęcia wewnątrzustne cyfrowe

Dla zdjęć wewnątrzustnych cyfrowych wymagana najmniejsza rozdzielczość wynosi:

5,0 Lp/mm

Wynik pozytywny: rozdzielczość wynosi 5,0 Lp/mm lub więcej. ✅
Wynik negatywny: rozdzielczość jest mniejsza niż 5,0 Lp/mm.

Zdjęcia panoramiczne cyfrowe

Dla zdjęć panoramicznych cyfrowych wymagana najmniejsza rozdzielczość wynosi:

2,5 Lp/mm

Wynik pozytywny: rozdzielczość wynosi 2,5 Lp/mm lub więcej. ✅
Wynik negatywny: rozdzielczość jest mniejsza niż 2,5 Lp/mm.

Zdjęcia cefalometryczne cyfrowe

Dla zdjęć cefalometrycznych cyfrowych wymagana najmniejsza rozdzielczość wynosi:

2,5 Lp/mm

Wynik pozytywny: rozdzielczość wynosi 2,5 Lp/mm lub więcej. ✅
Wynik negatywny: rozdzielczość jest mniejsza niż 2,5 Lp/mm.

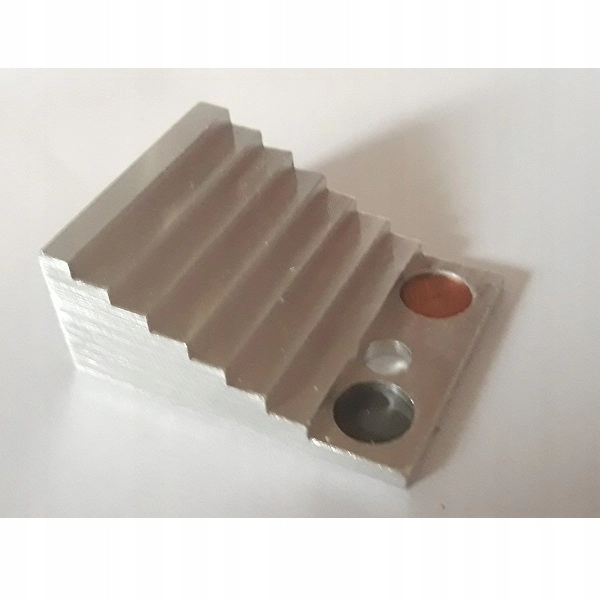

Fantom XP wraz z fantomem DEP tworzą komplet do wykonywania testów podstawowych rtg
